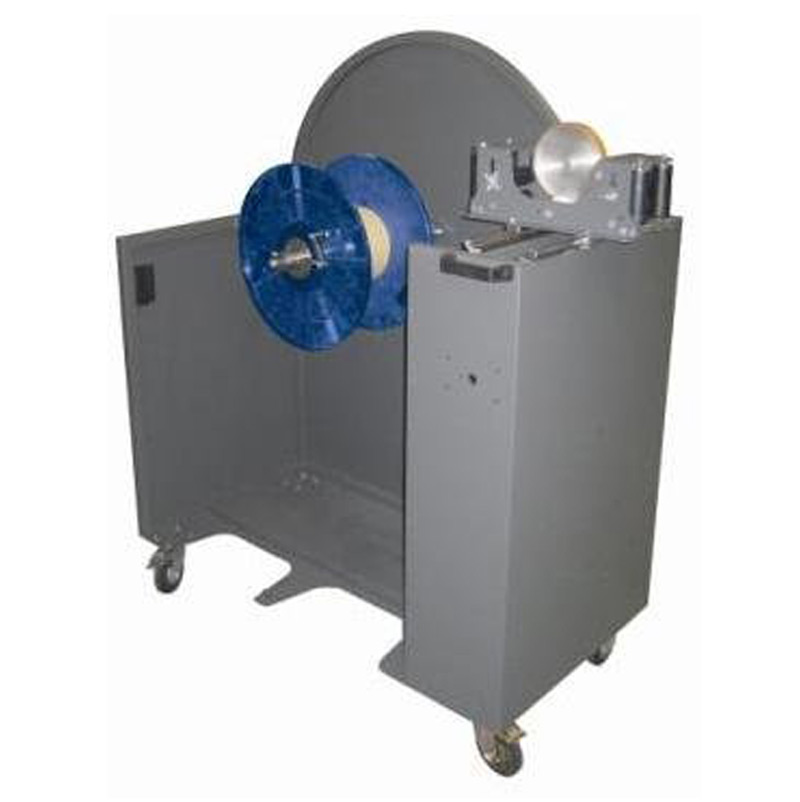

MANU-COCCI. El bobinador-devanador manual más eficaz.

MANU-COCCI. El bobinador-devanador manual más eficaz.

Ref: E3009
Versiones: Bobinador y Bobinador+Devanador
Dimensiones: 1280x650x1550mm
Peso: 110kg



REF: E3009 Categoría: . Etiquetas: , .

Ficha Técnica

Dimensiones

1280x650x1550mm

Peso

110kg

Versiones

Bobinador y Bobinador+Devanador

Descripción del Producto

Gracias a su innovador diseño, la estructura del MANU-COCCI tiene dos ventajas frente a los enrrolladores clásicos:

1- Es muy estable en el suelo. Esto hace que sea muy adecuado para el corte de cables delante de una estanteria de bobinas de cable. Para este propósito está equipado con dos ruedas fijas, paralelas al estante y dos rodillos de freno pivotantes. Se puede mover fácilmente gracias a sus dos asas ergonómicas.

2- El dispositivo puede ser adquirido en su versión manual, más económica (MANU-COCCI) y motorizarse posteriormente (MOTO-COCCI) si el volumen de trabajo aumenta.

Requiere un espacio de (ancho)1280x(fondo)650x(alt)1550mm y tiene un peso aproximado de 110kg.

El bobinador MANU-COCCI está equipado con el medidor M50 para cables con un diámetro máximo de 50mm (más información sobre este medidor aqui). Dependiendo del tipo de cable que se va a medir y de la frecuencia de uso, su rueda de medida puede ser de material sintético estriado o de poliuretano. Para que las vueltas de cable se coloquen adecuadamente unas al lado de las otras, el medidor, equipado con un asa, se monta sobre un banco de bobinado. Con el nuevo sistema de guía, el movimiento de vaivén se hace sin ningún esfuerzo.

Existen dos versiones del MANU-COCCI: versión bobinador y versión bobinador + devanador.

MANU-COCCI VERSIÓN BOBINADOR

Permite enrrollar en todos los tipos de bobinas comerciales (plástico, madera contrachapada…) que cumplan los siguientes requisitos:
– Diámetro máximo de 750mm
– Anchura máxima de 255mm(si el diámetro del orificio central es de 42mm) o 275mm (si el diámetro del orificio central es de 82mm).
– Diámetro mínimo del orificio central de 25mm

El manejo de la bobina se puede hacer utilizando un pasador de accionamiento de 15mm, con posición ajustable (de 40 a 200mm desde el eje).

MANU-COCCI VERSIÓN BOBINADOR + DEVANADOR

Esta versión es identica a la versión bobinadora, pero además permite hacer rollos gracias a una bobinadora. El montaje y desmontaje de la bobinadora es muy rápido.

Se puede elegir entre dos bobinadoras:

Bobinadora fija GF750: hecha de acero galvanizado. Tiene un diámetro exterior de 750mm y una anchura ajustable desde 0 a 230mm. El diámetro de su núcleo central es de 350mm, es ligeramente cónico y consiste en cuatro palas soldadas que permiten el atado. Cada una de las palas está formada por dos tubos largos (con diámetro de 40mm) que no dañan el cable.

Bobinadora ajustable GR750: la posición de las cuatro palas es variable gracias a una clavija de accionamiento, lo que hace posible que se pueda modificar rapidamente y sin esfuerzo el diámetro interior del rollo de 300 a 640mm. El resto de características son las mismas que el modelo GF750.

Tabla de Referencias:

VERSION RUEDA DE MEDIDA BOBINADORA REFERENCIA
Bobinador Material sintético estriado No E3009151
Bobinador Poliuretano No E3009152
Bobinador+Devanador Material sintético estriado GF750 E3009351
Bobinador+Devanador Poliuretano GF750 E3009352
Bobinador+Devanador Material sintético estriado GR750 E3009251
Bobinador+Devanador Poliuretano GR750 E3009252

Más imágenes para MANU-COCCI. El bobinador-devanador manual más eficaz.

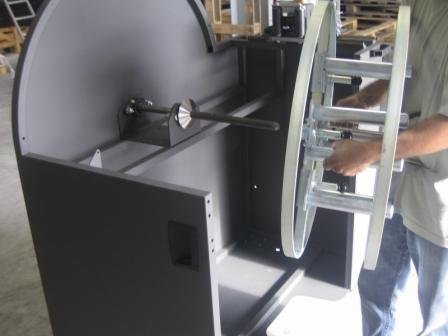

  • Montaje bobinadora MANU-COCCI

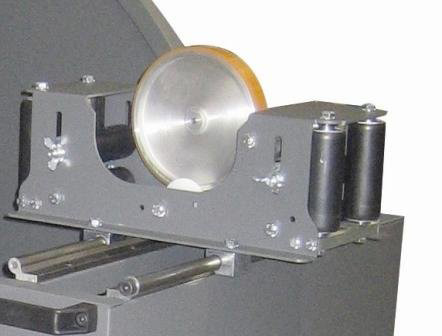

  • Medidor M50 MANU-COCCI

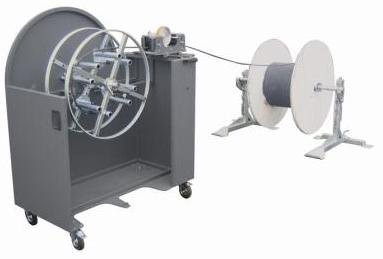

  • MANU-COCCI con bobinadora
